نحوه پلاک خوانی الکتروموتور

پلاک خواپلاک خوانی الکتروموتورنی الکتروموتور

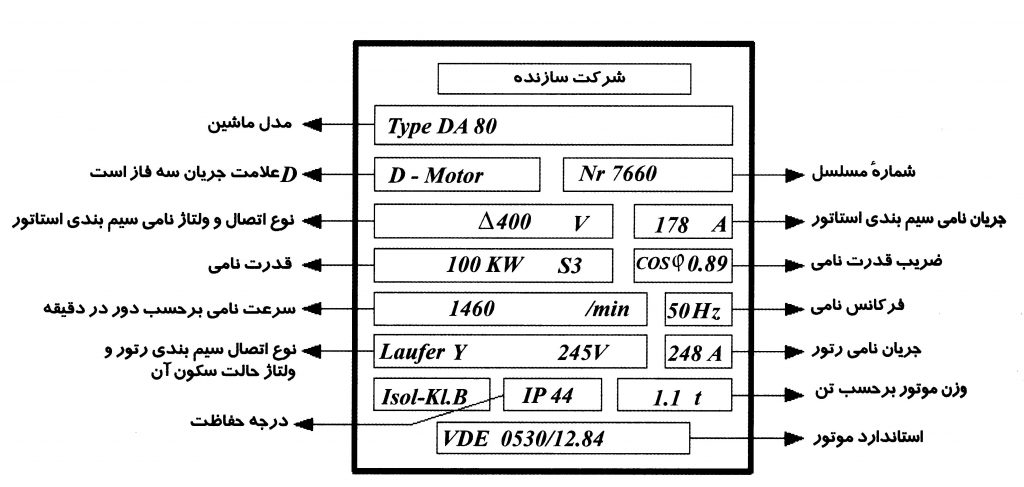

نحوه پلاک خوانی الکتروموتور

بر روی انواع الکتروموتور ها، یک پلاک بوسیله کارخانه نصب می شود که کلیه اطلاعات موتور الکتریکی جهت راه اندازی، روی آن وجود دارد و اگر موارد اعلام شده به درستی رعایت نشود موتور الکتریکی می سوزد و یا سبب کاهش عمر مفید آن میشود. به همین دلیل لازم است تا پلاک خوانی الکتروموتور ها را بلد باشیم.

  • No: مدل موتور که عموما کارخانه آن را مشخص می کند.
  • Type: نام موتور، بوسیله نام موتور و رجوع به شرکت سازنده می توانید اطلاعات بیشتری در مورد موتور بدست آورید.
  • AMPS: ماکزیمم جریان مجازی است که موتور به منظور کار کردن به آن احتیاج دارد.
  • V: ولتاژ کاری الکتروموتور می باشد که نباید ولتاژ بیشتر و یا کمتر به سیم پیچ های الکتروموتور صنعتی وارد شود. در صورت وجود علامت ستاره (Y) یا مثلث (Δ)، ولتاژ در همان اتصال استفاده می شود.
  • HERTZ: تعیین کننده فرکانس کاری موتور می باشد، عموما فرکانس کاری موتور ها 50 یا 60 هرتز میباشد.

نکته در مورد پلاک خوانی الکتروموتور: دور موتور یک الکتروموتور یا همان موتور الکتریکی با فرکانس آن مرتبط است. در نتیجه الکتروموتوری که برای مثال در فرکانس 50 هرتز 1500 دور است، در فرکانس 60 هرتز دیگر دور 1500 ندارد.

  • DATE: تعیین کننده تاریخ ساخت موتور است.
  • P.M: نمایانگر دور الکتروموتور در یک دقیقه در روی شقت خروجی می باشد.
  • KW: میزان توان الکتروموتور را معین می کند.

نکته: هنگام پلاک خوانی الکتروموتور دقت کنید که اگر روی الکتروموتوری نوشته شده بود 380/220 =V  این معنا را میدهد که این الکتروموتور در شبکه برق 110 ولت که بعضی از کشورها استفاده می شود میبایست به شکل مثلث و در کشورهای که ولتاژ 220 ولت (ولتاژ بین یک فاز و نول) دارند مثل ایران باید به شکل ستاره بسته شود.

  • IP= مقدار حفاظت الکتروموتور در برابر گرد و غبار
  • H= انواع حفاظت ها طبق استاندارد دین 40050
  • P00= باز بدون حفاظت در برابر تماس با اجسام خارجی و آب، در این باره موتور میبایست در یک فضای سرپوشیده حفاظت شود.
  • P10= محفوظ در برابر تماس دست و جسم های بزرگ خارجی – محافظ در برابر آب، موتور می تواند در فضای بازو زیر باران کار کند.
  • P11= حفاظت شده در برابر تماس دست و جسم های بزرگ خارجی – محفوظ در برابر آب
  • P20= محفوظ در برابر تماس انگشت و اجسام با وزن متوسط بدون حفاظ در برابر آب، برای موتور باید سرپوش مناسب تهیه شود.
  • P21= حفاظت شده در برابر تماس انگشت و اجسام با وزن متوسط – ضد آب
  • P22= حفاظت شده در برابر تماس انگشت و اجسام با وزن متوسط – محفوظ در برابر ترشح آب به شکل عمودی یا مایل با زاویه بیشتر از 30 درجه نسبت به افق
  • P30= محفوظ در برابر تماس با ابزار ها و غیره و اجسام خارجی سبک وزن – بدون محافظت در مقابل آب
  • P31= محفوظ در برابر تماس با ابزار ها و غیره و اجسام خارجی سبک وزن – ضد آب
  • P32= حفاظت شده در برابر تماس با ابزار ها و غیره و اجسام خارجی سبک وزن – محفوظ در مقابل ترشح آب بطور عمودی یا مایل با زاویه بیشتر از 30 درجه نسبت به افق
  • P40 و بالاتر: محفوظ در برابر تمامی عوامل خارجی

بر روی انواع موتورهای الکتریکی، اطلاعاتی دیگری نیز میتواند وجود داشته باشد. کاربر می تواند به کاتالوگ موتور برای آگاهی از آنها رجوع کند.

استاندارد تعریف شده در مورد IP ماشین های الکتریکی

برای آشنایی با نحوه صحیح پلاک خوانی الکتروموتور میبایست بدانید که از حرف W پس از دو رقم اعلام شده در مواردی استفاده می شود که ماشین الکتریکی طراحی شده مدار باز با سیستم خنک کننده هوا دارد و در شرایط جوی کار می کند. به طوری که نفوذ باران و ذرات همراه باد را تحت شرایط معین به داخل ماشین الکتریکی کاهش و کنترل می کند و مقدار جزئی وارد شده به داخل در عملکرد آن موثر نیست مانند IP13W.

هرگاه تنها یک مشخصه از شاخص های IP برای مصرف کننده اهمیت داشته باشد. شاخص بی اهمیت با حرف X مشخص می شود همچون IP2X که تنها درجه حفاظت جانی مطرح شده و یا IPX4 که درجه حفاظت در برابر رطوبت مشخص شده است.

ارقام اول: درجه حفاظت جانی تعریف شده و مشخصات آن (پلاک خوانی الکتروموتور)

  • 0: ماشین حفاظت نشده است.
  • 1: محفوظ در برابر دست انسان و یا اجسام با قطر بیش از 50 میلی متر
  • 2: حفاظت انجام شده در برابر انگشتان انسان و یا اجسام با قطر بزرگتر از 12 میلی متر
  • 3: محفوظ در مقابل ابزارهای الکتریکی با قطر بیشتر از 2.5 میلی متر
  • 4: حفاظت انجام شده در برابر سیم های نازک و عایق های با قطر بیش از 1 میلی متر
  • 5: محفوظ داخل ماشین الکتریکی در برابر گرد و غبار بیش از حد که برای آن زیان بار شده است.
  • 6: حفاظت کامل در برابر گرد و غبار

ارقام دوم: درجه حفاظت در برابر رطوبت تعریف شده و مشخصات آن (پلاک خوانی الکتروموتور)

  • 0: ماشین در مقابل رطوبت هیچ حفاظتی ندارد.
  • 1: موتور الکتریکی در برابر چکیدن آب به شکل قائم محفوظ است.
  • 2: موتور الکتریکی در مقابل چکیدن آب با انحراف 15 درجه نسبت به قائم محافظت شده است.
  • 3: الکتروموتور در برابر ترشح آب محفوظ است.
  • 4: موتور الکتریکی در برابر پاشیدن آب محافظت شده است.
  • 5: الکتروموتور در برابر خوردن آب محفوظ است.
  • 6: موتور الکتریکی در برابر سیلاب محافظت شده است.
  • 7: الکتروموتور در مقابل تاثیرات مخرب غوطه وری محفوظ است.
  • 8: موتور الکتریکی توانایی قوطه وری دائم در آب را دارا می باشد.
